TTO热转印打码机打印头的成像原理和保养注意事项

发布人:西安金利兴  点击: 日期:2020-03-27 18:03:41 选择字号:

 TTO打印头由一排加热元件构成。在理想状态下,这些元件都具有相同的电阻。但如果你观察得足够仔细的话,其电阻值实际上是不相同的。这种电阻差异可能会引起打印点光密度的差异。如果两个加热元件采用相同的公共电压来启动,则元件所提供的打印能量将是不同的,因为能量与加热元件电阻成反比。电阻低的元件将会产生较高的功率。在双峰打印中,介质被驱动到一个饱和的黑色状态,因而打印能量的轻微差别并不明显。而在灰度比打印中,同样的差别就会变得明显了。

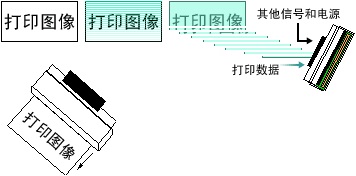

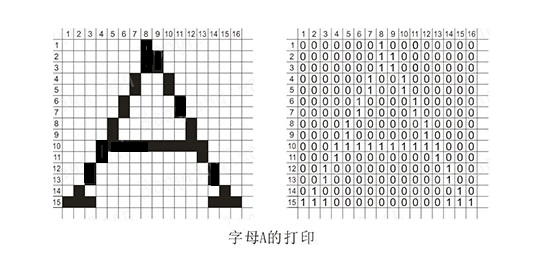

将计算机中的一个图像,分解为输出用的线形图像数据,分别发送至打印头。对于线性图像中的每一个点,打印头会分别分配一个加热点与之对应。打印头只有安装在热敏打印机上才能发挥打印功能。在进行时打印前一定要将热敏纸压在打印头上,然后预先将纸设定在打印位置。



这里是一个典型的打印头的略图。加热线面对着你,连接器位于底部。数据传输的方向是从左至右。纸移动的方向是从连接器向加热线。如果你读取打印输出信号,并将#1点定义为最左边的加热点,则#1数据位必须是第一个被加载的数据位。加热点的编号设计有着很重要的意义,但它与前面所示的驱动IC等效回路上的通道编号设计是相反的。在下图中,#1数据位应当位于右边,打印输出面向下。



打印头常常设计有多个选通。每个选通连接至一个或多个相邻的驱动器IC。通过逐一分别启动选通组,可明显地降低最大电流,从而允许使用较小的电源或电池。共用压降和可同时打印的最大点数的问题也可以由多选通来解决。打印速度通常会减小,因为脉冲周期时间必须足够长,以便启动所有的选通。但从一个选通切换到两个选通不会降低打印速度,因为加热元件需要冷却时间,另一个选通组可以在这个时间里启动。使用多路选通的一个缺点是可能在选通组之间的边界上发生可见的打印图像中断。当打印头配有多路选通时,它仍旧可以一起判断,就如同打印头只有一个选通插脚一样。

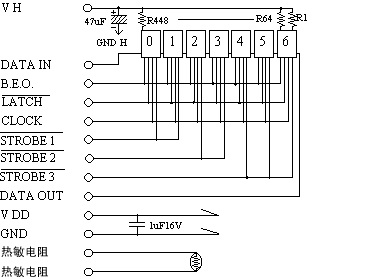

例如,这是个高速条码打印用途中使用的KPA-56-8MPA1打印头的框图。驱动IC的编号为0~6,每个可以开关64个加热点,加热点的编号为R1~R192(根据上述点编号的规定,R1为打印头的最左边),由STROBE3来控制,哪一个加热点出现在打印纸的左侧。一台驱动电压为24伏特的热敏打印机为了降低峰值电流可以选择依次启动三个选通组。





TTO打印头打印时,墨带衬底与液体蜡/树脂立即分开。西安金利兴包装设销售的TTO打印头的极为快速的性能当然来自于其高打印能量、小涂釉层体积、历史控制和直接纸张路径,但也得益于非常快速的墨带,这是通过其快速脱落的几何形状实现的。假如可以采取液体脱落,就可以使用新等级的树脂来打印那些以前不能采用热敏打印的接受介质了。

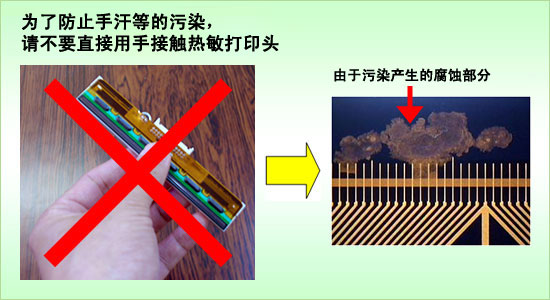

使用注意事项

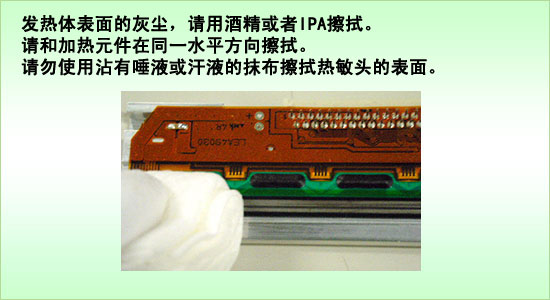

保养方法

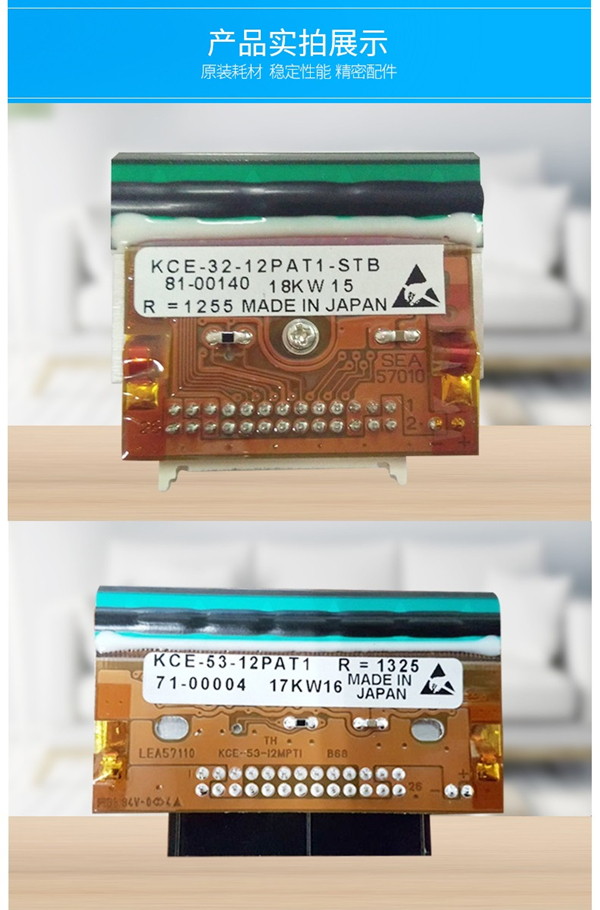

此文关键词: TTO热转印打印头,KCE-53-12PAJ1,TTO色带
